家庭网络小白速通:一张图看懂布线与配置

公众号后台几乎每天都能收到同样的求助：宽带装好了，路由器也插上电，可手机就是连不上网。根源往往不是运营商“偷懒”，而是 设备接线顺序错了。今天这篇“零基础也能看懂”的攻略，用一张拓扑图把整条链路拆给你看，再手把手演示接线与配置，照做就能上网。

2.1 ▲ 常见设备与辅材

• 宽带猫（光猫）：把光纤信号转成电脑能识别的数字信号

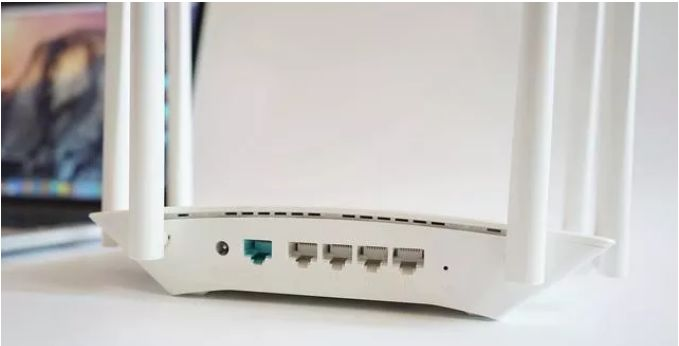

• 无线路由器：把宽带猫的“一口”信号扩展成多口 Wi-Fi

• 网线：把电信号从路由器传到电脑、电视、摄像头等上网终端

• 网络模块：方便插拔的“小方盒”，常藏在面板里

2.2 ▲ 上网终端清单

台式机、笔记本、手机、智能电视、平板…… 只要支持 Wi-Fi 或插网线，都能直接用。

把下图存在手机里， 照着画线就不会错。

1. 入户光纤插到光猫的“PON”口

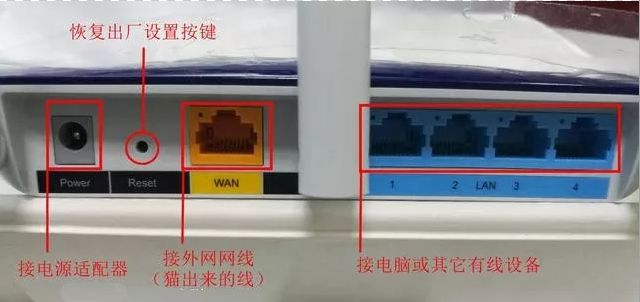

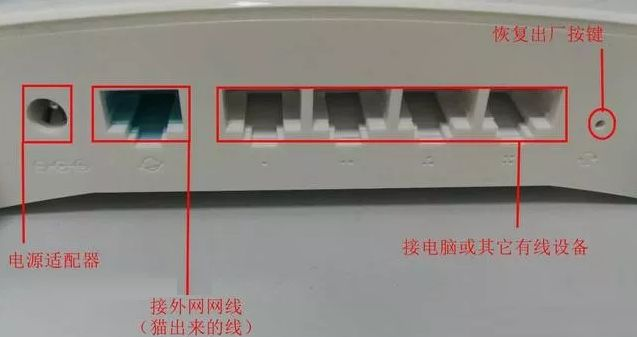

2. 光猫千兆口用网线连路由器的 WAN 口

3. 电视、机顶盒若需网线连接，再从 LAN 口分一条即可

别被“超五类、六类”绕晕， 家用百兆宽带选超五类就行，千兆最好六类以上。

直连线顺序（两头一样）：白橙—橙—白绿—蓝—白蓝—绿—白棕—棕。

水晶头插入时 要听到“咔嗒”一声才算锁紧，否则信号衰减严重。

1. 电脑或手机连上路由 Wi-Fi（无密码）

2. 打开浏览器，输入 192.168.1.1 或背面贴纸上的管理地址

3. 按提示填写宽带账号、密码，保存重启即可上网

• 光猫 LAN 口灯不亮？先确认网线两端都插紧，再换根测试

• 路由器WAN口灯红色？多半是外网未通，检查光猫是否亮 PON 灯

• Wi-Fi 名乱码、掉线？多半密码设置含中文特殊字符，改回字母+数字即可

新宽带装完、新房子装修，甚至想给父母家升级网络， 把这篇转存到微信收藏，需要时拿出来对照，十分钟搞定，比叫师傅上门便宜一半。
