家庭监控安装全攻略:设备配置与安装步骤详解

所需设备清单：
网络摄像机、硬盘录像机NVR（或配备台式电脑的普通用户可选择PC机加客户端）、交换机（需依据摄像头数量和码率进行合理配置，可遵循供货商建议）、硬盘、显示器、网线、电源护套线、电源适配器（或12V直流开关电源）、摄像机支架以及网线水晶头等。

安装原理简述：
在确保前端摄像机供电正常的情况下，利用网线和交换机将摄像机捕捉的视频信号传输至后台的硬盘录像机，从而进行实时预览和存储管理。请注意，不同的监控系统点数会采用不同的连接方式，具体连接方法可详见后续步骤。

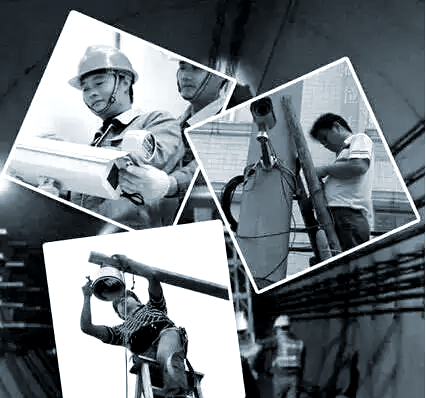

第一步：首先需要明确摄像机的安装位置及其所负责的监控区域。随后，利用摄像机支架将摄像机稳固地安装在建筑物或杆架上。
第二步：规划并摆放后台设备，包括硬盘录像机和显示器。同时，安装好硬盘并确保电源插排准备就绪。

第三步：进行布线工作。若前期已制定规划或方案，布线环节可优先进行，特别是在装修环境中，管线需提前预埋。布线时，需确认交换机位置，并通过网线将各摄像机与交换机相连，同时将网络硬盘录像机(NVR)与交换机接通。在确保走线便捷、美观且安全的前提下，为每根网线两端制作水晶头。此外，还需为每个摄像机布设电源供电线，并配备相应的12V/1A或2A电源适配器。若施工环境或成本允许，可使用开关电源代替，但需注意一个12V/10A的开关电源不宜带动超过10个摄像头。

架构一：针对1-8个监控点的小型工程方案
针对1-8个监控点的小型工程，可以直接选用普通百兆交换机来构建网络环境。假设每台200万像素的IPC摄像机码流为6Mbps，那么8台摄像机将占用48M的带宽。而百兆交换机的实际使用率通常在50%-70%之间，即25-35M的带宽足以满足8台IPC的传输需求。

对于9-50个监控点的中小型工程，需要采用更高级别的交换机来确保网络稳定性和传输效率。具体选择哪种交换机，需根据工程规模、摄像机像素和码流等因素进行综合评估。
针对9-50个监控点的中小型工程，仅使用百兆交换机已无法满足需求，必须采用性能更为出色的二层全千兆交换机进行汇聚，以确保视频信息的顺畅传输。接下来，我们将探讨50个监控点以上的中大型工程的网络架构。
针对中大型工程，即监控点超过50个的情况，我们需要构建一个更为复杂的三层网络架构，它包括接入层、汇聚层和核心层。这样的架构设计能够更好地满足大规模工程的网络需求，确保视频数据的高效传输和处理。

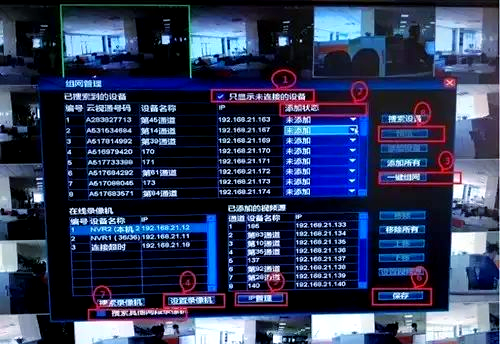

第四步：在安装并接通所有线路后，为摄像机接通电源。接下来，在网络硬盘录像机（NVR）上进行必要的网络设置，以添加并分配网络摄像机（不同厂家的配置方法可能有所不同）。完成所有摄像机的添加后，您将在NVR上看到图像。此时，您可以根据需要调整摄像机的角度和可调焦镜头，以达到理想的效果。
